1.产品描述

CC920汽车ECU模拟器是基于标准OBD2接口、汽车BCM控制单元、汽车防盗系统等通讯协议,模拟汽车诊断接口输出特定格式协议的一款模拟器,是目前市面非常强大,模拟协议非常全的ECU模拟器。能为开发汽车总线产品的技术人员提供很高的参考价值,大大减少开发难度及周期,也能为汽车专业广大院生及个人爱好者提供参考,加深理解及领会汽车总线系统。是汽车总线OBD系列产品开发的必备利器CC920支持ISO14230、ISO15765协议。CC920供电连接简单。只需通过DC接口提供12V供电。携带便捷,使用方便。可以模拟汽车的各种真实运行状态、熄火、点火等。可以模拟多种不同品牌汽车的ECU系统BCM车身控制系统、防盗系统,可以真实的模拟各种汽车故障。模拟多个汽车故障码,原始而真实的模拟器汽车ECU环境。为OBD开发人员提供真实的开发载体。模拟器配合车云网系CC3xx  CAN模块、CC4xx  CAN解码盒、CC5xx OBD智能终端、CC6xx OBD WIFI终端、CC7xx TBOX终端,生产测试只需3秒,大大缩短了OBD产品的生产测试时间。可模拟的主要功能汽车ECU模拟器汽车发动机模拟器汽车ECU数据读取显。



协议支持:

支持ISO14230  快速初始化协议

支持ISO14230 5波特率初始化协议

支持ISO15765 CAN500K标准协议

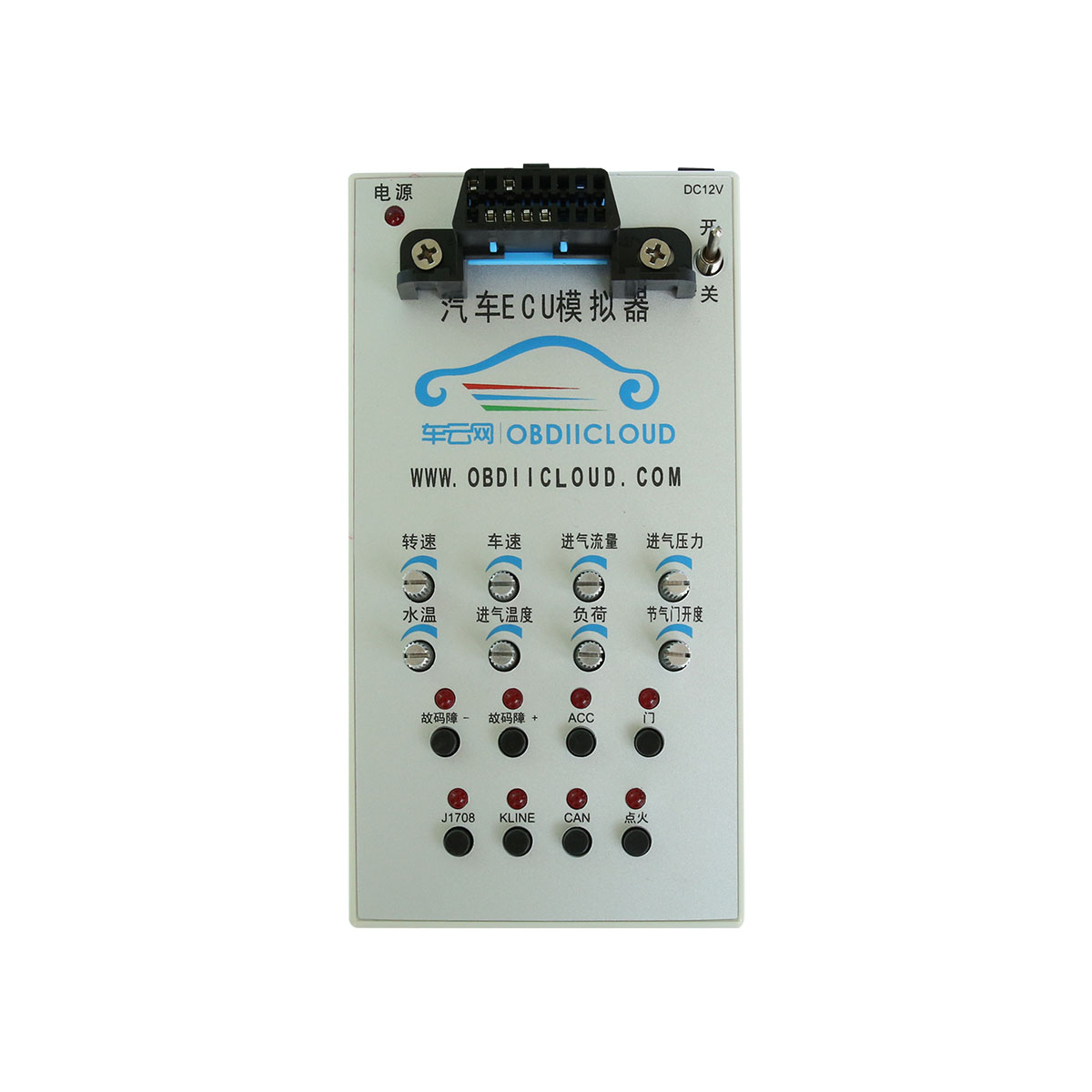

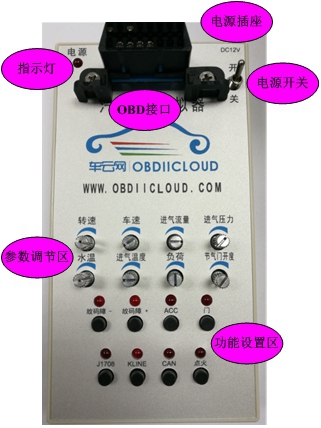

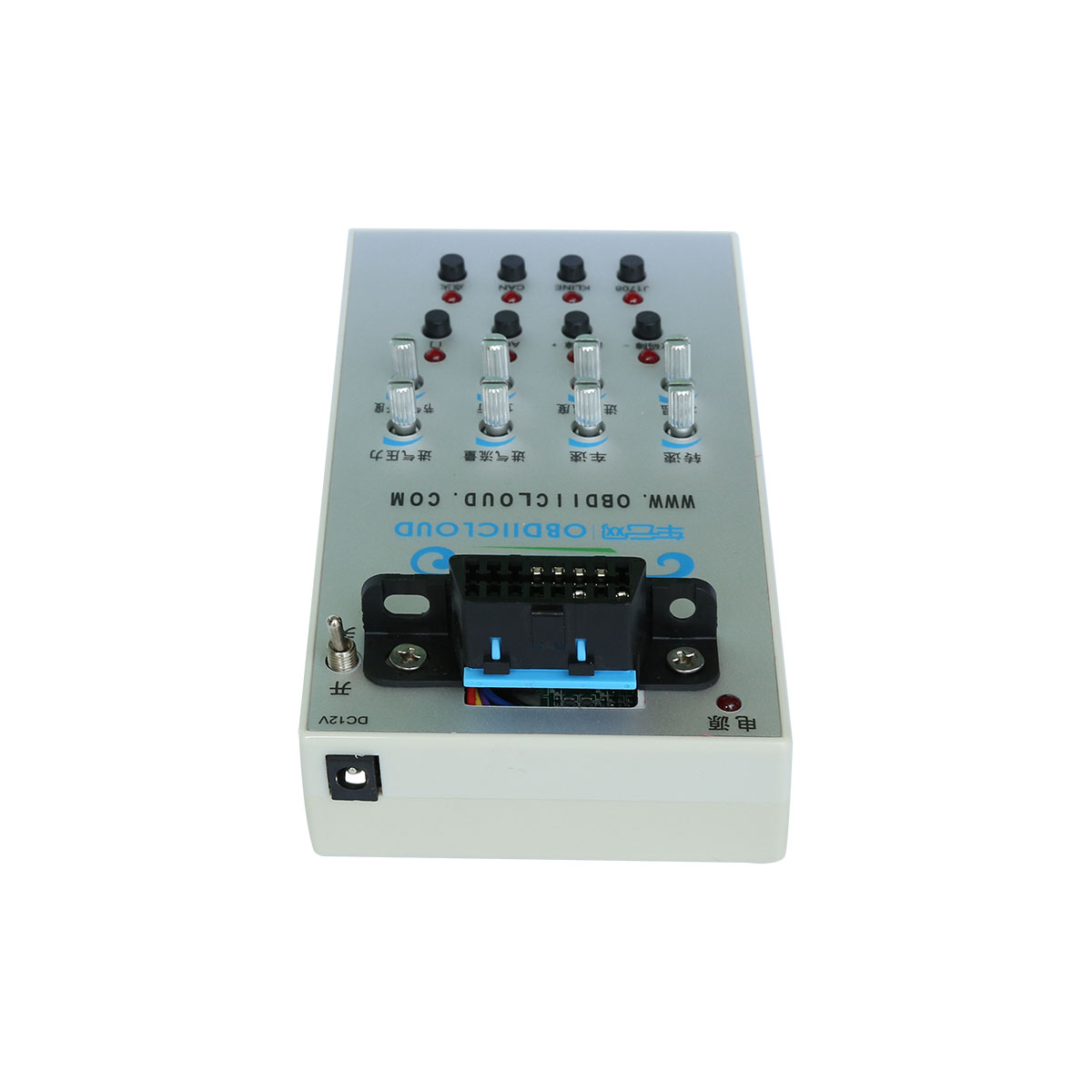

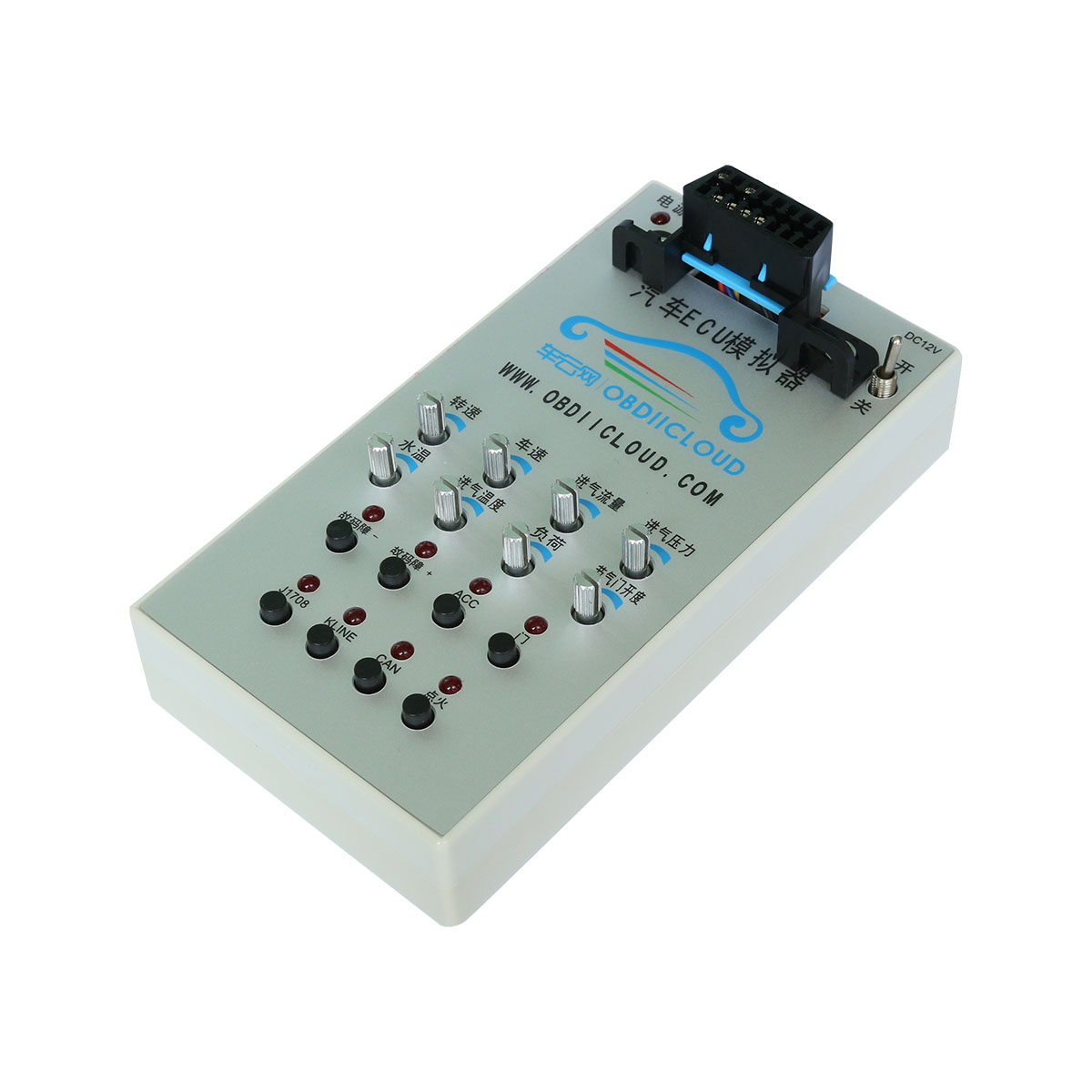

2.汽车ECU模拟器面板功能

OBD接口:用于测试设备协议模拟输出口,对连接到此接口上的设备输出各种汽车模拟协议。

电源指示灯:用于指示外部12V/24V电源供电指示

电源开关:对模拟器电源通断控制

参数调节旋钮区

转速:  往右旋转编码开关,转速增加,往左旋转编码开关,转速减少,往下按编码开关,转速置零,上电默认2000/

车速:  往右旋转编码开关,车速增加,往左旋转编码开关,车速减少,往下按编码开关,转速置零,上电默认50KM/H

进气流量:往右旋转编码开关,进气流量增加,往左旋转编码开关,进气流量减少,上电默认140g/S

进气压力:往右旋转编码开关,进气压力增加,往左旋转编码开关,进气压力减少,上电默认50kPa

水温:    往右旋转编码开关,水温增加,往左旋转编码开关,水温减少,上电默认90摄氏度

进气温度:往右旋转编码开关,进气温度增加,往左旋转编码开关,进气温度减少,上电默认45摄氏度

负荷:    往右旋转编码开关,负荷增加,往左旋转编码开关,负荷减少,上电默认30%

节气门开度:往右旋转编码开关,节气门开度增加,往左旋转编码开关,节气门开度减少,上电默认20%



功能按钮区

故障码-:按一下,故障码减少一个,无故障码,灯亮起,有故障码,灯熄灭。

故障码+:按一下,故障码增加一个,有故障码,灯亮起,无故障码,灯熄灭。

ACC   按一下按钮,灯亮起,总线模拟ACC打开状态,再按一下,灯熄灭,总线模拟ACC关闭状态,上电默认关闭。

    按一下按钮,灯亮起,总线模拟门打开状态,再按一下,灯熄灭,总线模拟门关闭状态,上电默认关闭。

J1708  保留按键,用于商用车协议模拟。

KLINE 按一下按钮,灯熄灭,KWP总线关闭,再按一下,灯亮起,KWP总线打开,用于选择模拟协议的输出,上电默认为KWP总线开启状态。

CAN   按一下按钮,灯熄灭,CAN总线关闭,再按一下,灯亮起,CAN总线打开,用于选择模拟协议的输出,上电默认为CAN总线开启状态。

点火   按下此按钮,点火指示灯亮起,OBD接口供电电压输出下降到9V;松开按钮,指示灯熄灭,输出电压恢复正常电压。此功能用于模拟车辆点火过程中的电压跌落特征。


3.应用领域

汽车总线研发企业    车联网企业      车载产品生产工厂   OBD设备厂商

GPS定位器厂家      科研教育培训     高校实验室        个人发烧友



4.技术指标

机械参数

180

180mm(长) x 95mm(宽) x 35mm(高)

重量

260g

接口

OBD接口:标准16pin OBD II

DC供电接口: DC-025M 插座 5.5-2.1/2.5MM

数据调节:编码开关、轻触按钮

模拟诊断协议

ISO 14230-4

ISO 15765

电源

工作电压

9-36VDC

最大工作电流:

<200mA

环境参数

工作温度

-20℃ ~ +70℃

存储温度

-40℃ ~ +85℃

湿度

5%~95%(不结霜)

湿热  振动

GBT2423   JTT794   GB/T28046   GB/T28046.2

电磁兼容

符合GB/T17619、GB/T18655、GB/T19951、GB/T21437等要求

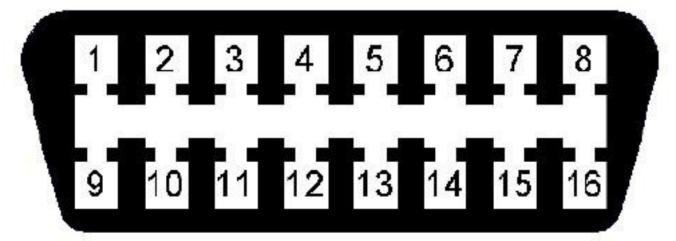

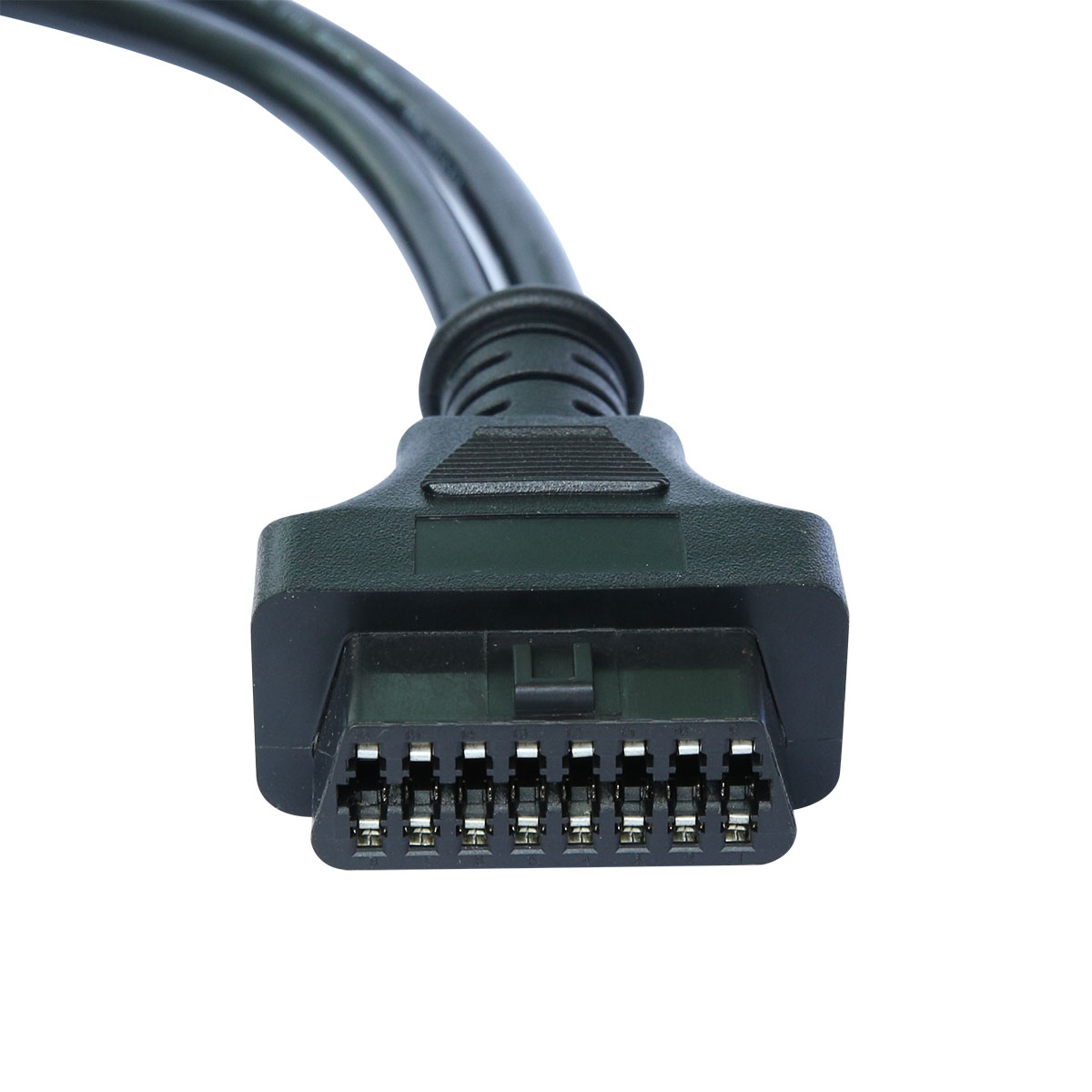

5.OBD接口定义



OBD接口pin脚定义如下

OBD_PIN4----------GND

OBD_PIN5----------EARTH

OBD_PIN6----------ISO15765_CANH

OBD_PIN7----------KLINE

OBD_PIN14---------ISO15765_CANL

OBD_PIN16---------VBAT

定制:乘用车ECU模拟器_CC920
