4G OBD_CC550

  • 基本信息
  • 产品选型
  • 安装指引
  • 配件选择
在线咨询

CC550 4G智能车载终端符合OBDII诊断标准,与车载ECU电脑通信,具备远程诊断功能;集成了先进的无线全网通数据(2G/3G/4G)通信模块,具备4G车载WiFi热点分享;高精度GPS模块能提供精准定位;高性能三轴重力传感器能获取驾驶行为分析及碰撞提醒;免安装、即插即用,插接于汽车诊断接口上,实时获取位置信息、汽车诊断数据和故障信息,将车辆运行状态、车况数据、车辆油耗数据、驾驶者操控数据等并上传到服务平台,由服务平台对这些数据进行分析,统计车辆轨迹,驾驶行为,油耗分析,防盗追踪等。

2.产品特性

● 即插即用,不需要破坏原车的线路,造成对原车的损伤。

● 支持车型广泛,数据采集,能适配市面上95%以上的车型。

● 低功耗模式的睡眠和唤醒机制,能极大的减少车载终端对原车电瓶的影响。

● 驾驶行为远程监测,实时车速、发动机负荷、终端内置3轴加速度计数据。

● 对车辆故障、汽车蓄电池、剩余油量、车辆安全状态进行实时监控。

● 精油耗、里程统计,从汽车总线获取油耗、里程信息,精度达99%。

● 车辆故障报警,实时监测发动机各传感器和执行器故障,实时报警。

● 车辆电瓶低电压报警,监测到电瓶电压,通过发送警报给车主。

● 车机插拔报警,车机被拔出OBDII口时,车机会上报一条车机被拔出的警情。

● 车辆轨迹跟踪,随时随地查询车辆的当前位置信息,历史运行轨迹回放。

● 采用蝶形算法,对GPS的轨迹进行优化处理,GPS轨迹不会飘移、定位精准。

● 盲区数据补报,车机将信息储存,等有信号后,再将数据补传上报。



3.产品功能

OBD诊断功能

车辆数据流

定时上报车辆关键数据流。

读取车辆故障

终端识别车辆故障信息,车辆故障状态发生改变时上报平台。

清除车辆故障

通过平台下发指令清除车辆故障。

点火熄火判断

准确判断车辆点火熄火,熄火后进入休眠,降低功耗。

里程油耗统计

通过读取OBD数据,精准计算统计车辆运行的里程及油耗

行程报告

一个行程结束后,可以上报此次行程的用车信息。

车辆体检

可实现对车辆的专业故障诊断,提供一个整车车况评估。



GPS/BD定位

可以实现GPS/BD双模定位,符合国家鼓励政策。

定位功能

定位数据

经纬度、时间、卫星数、速度、方向、ACC状态、电瓶电压

基站定位功能

包含网络基站LAC和CellID信息、运营商编码。

智能轨迹

终端自动判断轨迹路线,实现轨迹蝴蝶形效果。

按间隔报告

监控平台设置发送终端回传定位信息的方式及频率参数。

网络通讯功能

4G全网通

适合国内移动/联通/电信的4G网络

WIFI热点分享

可提供车内乘客WIFI热点上网(选配)

网络掉线重连

网络掉线能够自动重连。

通信协议

数据信息与平台交互采用TCP协议

参数设置

通过平台直接对终端进行IP地址、端口号、APN设置。

驾驶行为

驾驶行为

包括驾驶循环起点终端时间、驾驶循环总里程、平均车速、最大车速、超速时长、超速次数、怠速时长、急加速、急减速、急转弯信息。

驾驶行为事件

车辆行驶过程中,产生急加速、急减速、急转弯事件,单独上报事件。

提醒报警功能

车辆故障报警

通过OBD诊断,车辆有故障码报警。

点火提醒

车辆点火上报点火报警,包含点火时间、GPS信息。

熄火提醒

车辆熄火上报熄火报警,包含熄火时间、GPS信息。

低电压报警

车辆电压低于可设置的电压阀值,上报低电压报警,包含报警时间、GPS信息。

怠速过长报警

车辆怠速时间超过可设置的时间阀值,上报怠速时间过长报警,包含报警时间、GPS信息。

水温报警

对于支持OBD水温数据的车辆,水温超过可设置的温度阀值,上报水温报警,包含报警时间、GPS信息、当时水温值。

超速报警

车辆行驶速度超过可设置的速度阀值,上报超速报警,包含报警时间、GPS信息。

碰撞报警

车辆行驶过程中,产生加速度大于可设置的阀值,经前后车速过滤,定义为严重碰撞场景,上报碰撞报警,包含碰撞时间、GPS信息、碰撞加速度

设备上电提醒

终端设备插入,上报插入提醒。

设备拔出报警

终端设备拔出,上报拔出报警(有备电选配时)。

远程控制管理功能

远程升级

可通过移动网络对终端软件进行远程升级、通过FTP服务器升级。

远程重启

通过数据通道方式下发指令重启设备。

远程查询

平台通过网络远程查询终端信息、车辆类型、GPRS通讯参数、心跳参数等。

远程设置

平台通过移动网络远程设置终端信息、车辆类型、GPRS通讯参数、心跳参数等。

平台功能

可对接的协议

帝馨18GPS平台CYWOBD空中协议

JT808部标平台,带OBD扩展数据

新能源汽车国标GB/T 32960协议(定制)



4.应用领域

个人车主    4S集团           电信运营商    保险公司        政企车队

石油石化    汽车后市场服务    汽车社交      车友会         汽车礼品



5.技术指标

机械参数

尺寸

67mm(长) x 53mm(宽) x 27mm(高)

重量

50g

接口

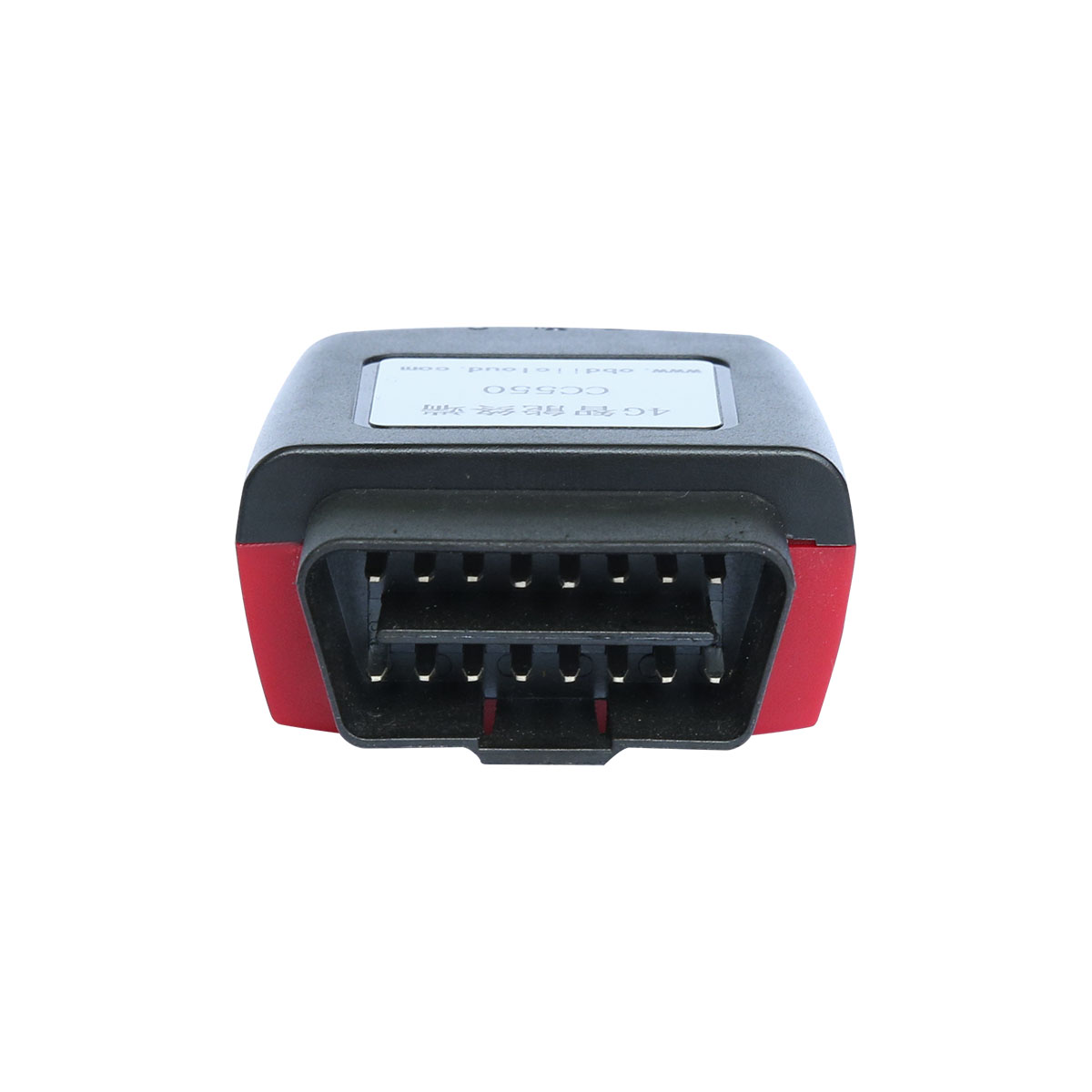

OBD接口:标准16pin OBD II

SIM卡接口:Micro SIM,Push-Push Type

调试设置口:Type-C USB

存储

4MB FLASH,最多可存储2万条GPS数据

诊断协议

ISO 9141-2

ISO 14230-4

ISO 15765-4

SAE J1939(定制功能)

SAE J1587/J1708(定制功能)

电源

工作电压

9-36VDC  带防反接功能,带自恢复保险丝

平均工作电流:

<150mA

最大工作电流:

<200mA

休眠电流:

<3mA

内置电池

3.7V/90mAH(选配)

三轴加速度传感器

+/-16g,驾驶行为检测

定位方式

GPS   支持AGPS下载星历辅助定位

GPS

接收通道:48

接收灵敏度:-163dBm

定位精度:5m CEP

冷启动:<60s   半天空状态

热启动:<1s

数据传输方式

LTE/ HSPA/ GPRS/ SMS

支持移动、联通、电信兼容物联网卡

4G频段

工作频段:

FDD LTE B1/B3/B8

TDD LTE B38/B39/B40/B41

TD-SCDMA B34/B39

WCDMA/HSPA+ B1/B8

GSM/GPRS 900/1800MHz

数据速率:

LTE-FDD Max 100Mbps (DL) Max 50Mbps (UL)

LTE-TDD Max 61Mbps (DL) Max 18Mbps (UL)

HSPA+ Max 42Mbps (DL) Max 5.76Mbps (UL)

网络通讯协议:内嵌TCP/IP协议栈

WIFI分享

IEEE 802.11a/b/g/n/ac无线传输协议

4G网络下生成WIFI热点,共享网络

指示灯

OBD/4G/GPS指示

天线

4G天线

内置  PIFA

WiFi天线

内置  PIFA

GPS天线

内置  25*25*4mm陶瓷

可扩展功能

蓝牙BLE4.0

RF无线继电器、RF电子标签

环境参数

工作温度

-20℃ ~ +70℃

存储温度

-40℃ ~ +85℃

湿度

5%~95%(不结霜)

湿热  振动

GBT2423   JTT794   GB/T28046   GB/T28046.2

电磁兼容

符合GB/T17619、GB/T18655、GB/T19951、GB/T21437等要求





6.指示灯定义

指示灯颜色

闪烁状态

定义

蓝色

(OBD指示灯)

闪烁

正在尝试与汽车建立通讯连接

常亮

正在读取车辆运行数据

红色

(网络指示灯)

闪烁

正在尝试与服务器建立通讯连接

常亮

正在传输数据到服务器

绿色

(GPS指示灯)

闪烁

正在定位

常亮

已经定位成功



7.短信查询设置指令

AT+HOSTS?

查询IP和端口



AT+HOSTS=8.8.8.8,8888

设置IP和端口



AT+APN?

查询APN



AT+APN=CMNET,user,pass

设置APN,用户名和密码可以省略



AT+VERSION?

查询版本



AT+MAP

查询位置



AT+RESET

复位终端
