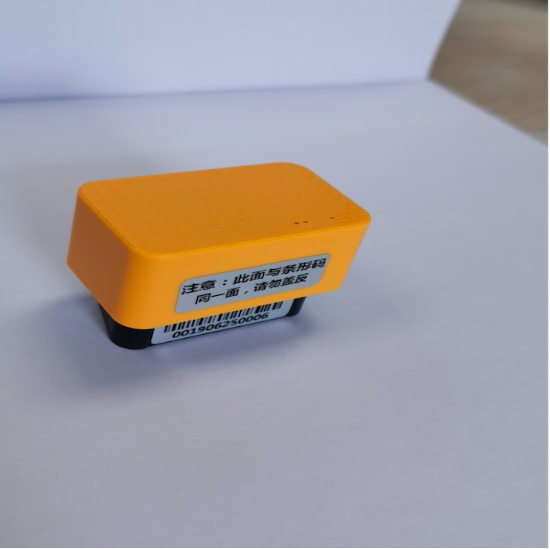

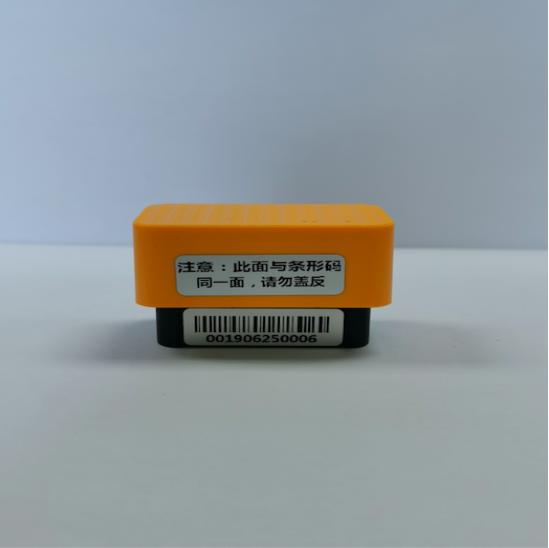

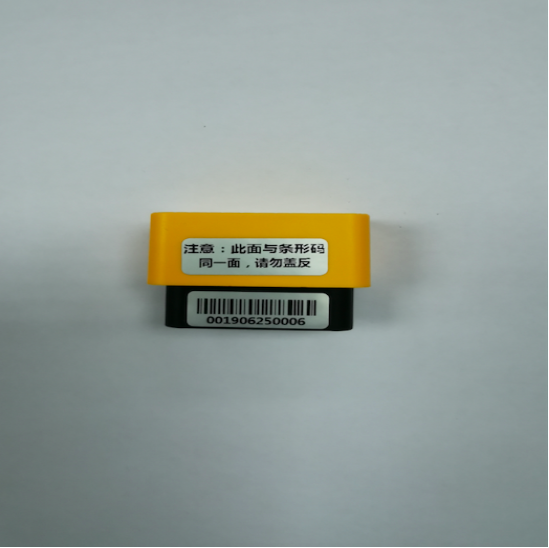

1.产品图片及描述

CC530M是车云网开发的小体积、低成本的2G智能车载终端,符合OBDII诊断标准,与车载ECU电脑通信,具备远程诊断功能无线数据通信工能、GPS定位功能高度集成;体积小巧、免安装、即插即用,插接于汽车诊断接口上,实时获取位置信息、汽车诊断数据和故障信息,将车辆运行状态、车况数据、车辆油耗数据、驾驶者操控数据等并上传到服务平台,由服务平台对这些数据进行分析统计车辆轨迹,驾驶行为,油耗分析,防盗追踪等。

2.产品特性

● 体积小巧、即插即用,不需要破坏原车的线路,造成对原车的损伤。

● 支持车型广泛,数据采集,能适配市面上95%以上的车型。

● 驾驶行为远程监测,实时车速、发动机负荷

● 对车辆故障、汽车蓄电池、车辆安全状态进行实时监控。

● 精油耗、里程统计,从汽车总线获取油耗、里程信息,精度达99%。

● 车辆故障报警,实时监测发动机各传感器和执行器故障,实时报警。

● 车辆电瓶低电压报警,监测到电瓶电压,通过发送警报给车主。

● 车机插拔报警,车机被拔出OBDII口时,车机会上报一条车机被拔出的警情。

● 车辆轨迹跟踪,随时随地查询车辆的当前位置信息,历史运行轨迹回放。

● 盲区数据补报,车机将信息储存,等有信号后,再将数据补传上报。



3.产品功能

OBD诊断功能

车辆数据流

定时上报车辆关键数据流。

读取车辆故障

终端识别车辆故障信息,车辆故障状态发生改变时上报平台。

清除车辆故障

通过平台下发指令清除车辆故障。

点火熄火判断

准确判断车辆点火熄火,熄火后进入休眠,降低功耗。

里程油耗统计

通过读取OBD数据,精准计算统计车辆运行的里程及油耗

行程报告

一个行程结束后,可以上报此次行程的用车信息。

车辆体检

可实现对车辆的专业故障诊断,提供一个整车车况评估。



GPS/BD定位

可以实现GPS/BD双模定位,符合国家鼓励政策。

定位功能

定位数据

经纬度、时间、卫星数、速度、方向、ACC状态、电瓶电压

基站定位功能

包含网络基站LAC和CellID信息、运营商编码。

智能轨迹

终端自动判断轨迹路线,实现轨迹蝴蝶形效果。

按间隔报告

监控平台设置发送终端回传定位信息的方式及频率参数。

网络通讯功能

GSM/GPRS

适合国内移动/联通2G网络及全球2G网络

网络掉线重连

网络掉线能够自动重连。

通信协议

数据信息与平台交互采用TCP协议

参数设置

通过平台直接对终端进行IP地址、端口号、APN设置。

驾驶行为

驾驶行为

包括驾驶循环起点终端时间、驾驶循环总里程、平均车速、最大车速、超速时长、超速次数、怠速时长、急加速、急减速、急转弯信息。

驾驶行为事件

车辆行驶过程中,产生急加速、急减速、急转弯事件,单独上报事件。

提醒报警功能

车辆故障报警

通过OBD诊断,车辆有故障码报警。

点火提醒

车辆点火上报点火报警,包含点火时间、GPS信息。

熄火提醒

车辆熄火上报熄火报警,包含熄火时间、GPS信息。

低电压报警

车辆电压低于可设置的电压阀值,上报低电压报警,包含报警时间、GPS信息。

怠速过长报警

车辆怠速时间超过可设置的时间阀值,上报怠速时间过长报警,包含报警时间、GPS信息。

水温报警

对于支持OBD水温数据的车辆,水温超过可设置的温度阀值,上报水温报警,包含报警时间、GPS信息、当时水温值。

超速报警

车辆行驶速度超过可设置的速度阀值,上报超速报警,包含报警时间、GPS信息。

碰撞报警

车辆行驶过程中,产生加速度大于可设置的阀值,经前后车速过滤,定义为严重碰撞场景,上报碰撞报警,包含碰撞时间、GPS信息、碰撞加速度

设备上电提醒

终端设备插入,上报插入提醒。

设备拔出报警

终端设备拔出,上报拔出报警(有备电选配时)。

远程控制管理功能

远程升级

可通过移动网络对终端软件进行远程升级、通过FTP服务器升级。

远程重启

通过数据通道方式下发指令重启设备。

远程查询

平台通过网络远程查询终端信息、车辆类型、GPRS通讯参数、心跳参数等。

远程设置

平台通过移动网络远程设置终端信息、车辆类型、GPRS通讯参数、心跳参数等。

平台功能

可对接的协议

帝馨18GPS平台CYWOBD空中协议



4.应用领域

个人车主   4S集团          电信运营商   保险公司       政企车队

石油石化   汽车后市场服务   汽车社交     车友会        汽车礼品



5.技术指标

机械参数

尺寸

34mm(长) x 47mm(宽) x 27.5mm(高)

重量

40g

接口

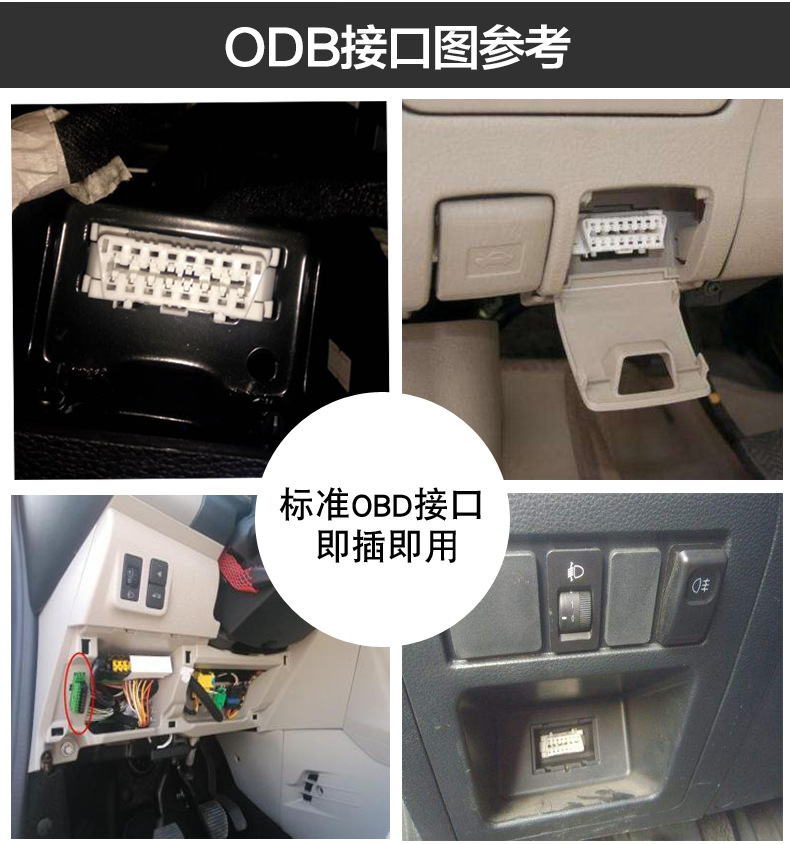

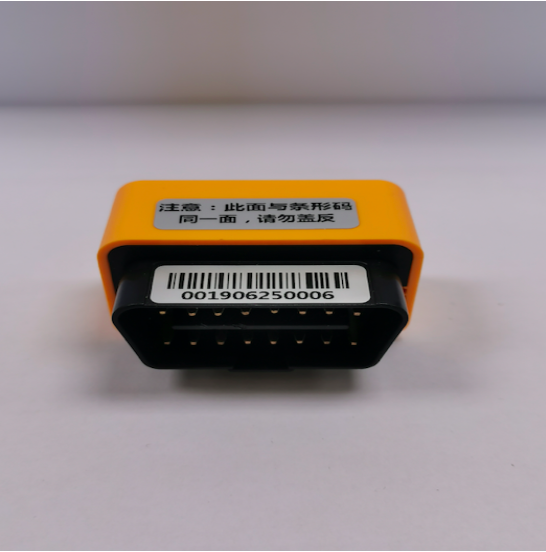

OBD接口:标准16pin OBD II

SIM卡接口:开盖式

存储

可存储1个小时盲区数据

诊断协议

ISO 9141-2

ISO 14230-4

ISO 15765-4

电源

工作电压

9-36VDC  带防反接功能,带自恢复保险丝

平均工作电流:

<70mA

最大工作电流:

<120mA

休眠电流:

<10mA

内置电池

3.7V/90mAH(选配)

三轴加速度传感器

+/-16g,驾驶行为检测

定位方式

GPS   支持AGPS下载星历辅助定位

GPS

接收通道:48

接收灵敏度:-163dBm

定位精度:5m CEP

冷启动:<90s   半天空状态

热启动:<1s

数据传输方式

GPRS/ SMS

支持移动、联通2G网络,兼容物联网卡

2G频段

工作频段:GSM/GPRS 850/900/1800/1900MHz

指示灯

OBD/GSM/GPS指示

天线

GSM天线

内置  FPC

GPS天线

内置  18*18*2mm陶瓷

环境参数

工作温度

-20℃ ~ +70℃

存储温度

-40℃ ~ +85℃

湿度

5%~95%(不结霜)





6.指示灯定义

指示灯颜色

闪烁状态

定义

红色

(OBD指示灯)

闪烁

正在尝试与汽车建立通讯连接

常亮

正在读取车辆运行数据

黄色

(网络指示灯)

闪烁

正在尝试与服务器建立通讯连接

常亮

正在传输数据到服务器

绿色

(GPS指示灯)

闪烁

正在定位

常亮

已经定位成功



7.短信查询设置指令

AT+HOSTS?

查询IP和端口



AT+HOSTS=8.8.8.8,8888

设置IP和端口



AT+APN?

查询APN



AT+APN=CMNET,user,pass

设置APN,用户名和密码可以省略



AT+VERSION?

查询版本



AT+MAP

查询位置



AT+RESET

复位终端





8.使用安装注意事项
