2G TBOX_CC730

  • 基本信息
  • 产品选型
  • 安装指引
  • 配件选择
在线咨询

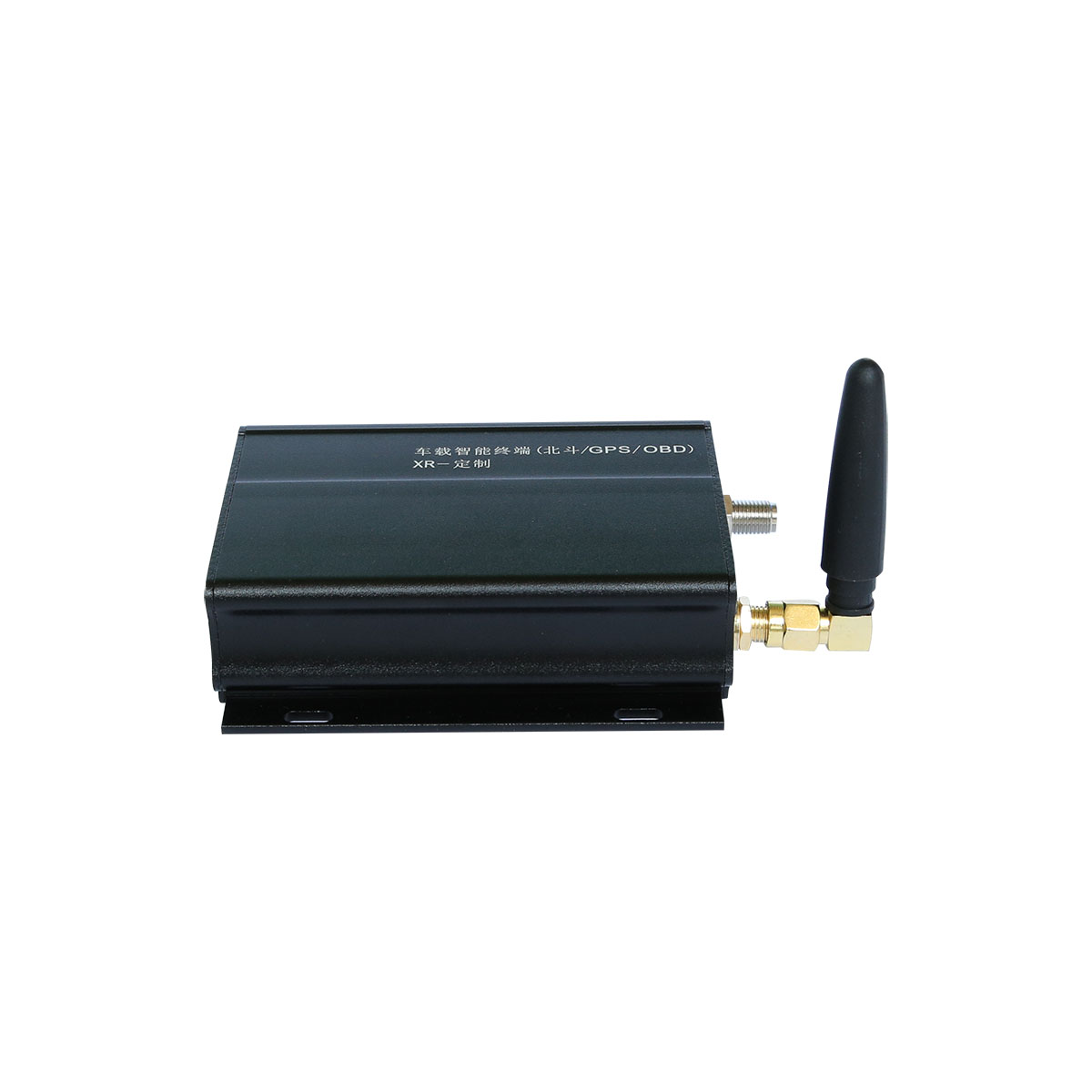

CC730 2G TBOX是车云网打造的一款基于车联网技术智能服务系统中的采集终端,该终端为整个智能服务系统提供GPS/BD卫星精准定位、数字移动通讯、采集车辆发动机ECU数据、车身中央控制器CAN总线数据等信息。终端准确获取车辆仪表盘里程、油耗、故障等信息,结合GPS位置服务,通过外接各种传感器,可以满足各行各业的车辆定位监控管理功能。设备采用2G无线通讯,在满足数据传输要求情况下,大大降低了硬件成本及流量资费,是车辆监控行业低成本的解决方案。

2.产品特性

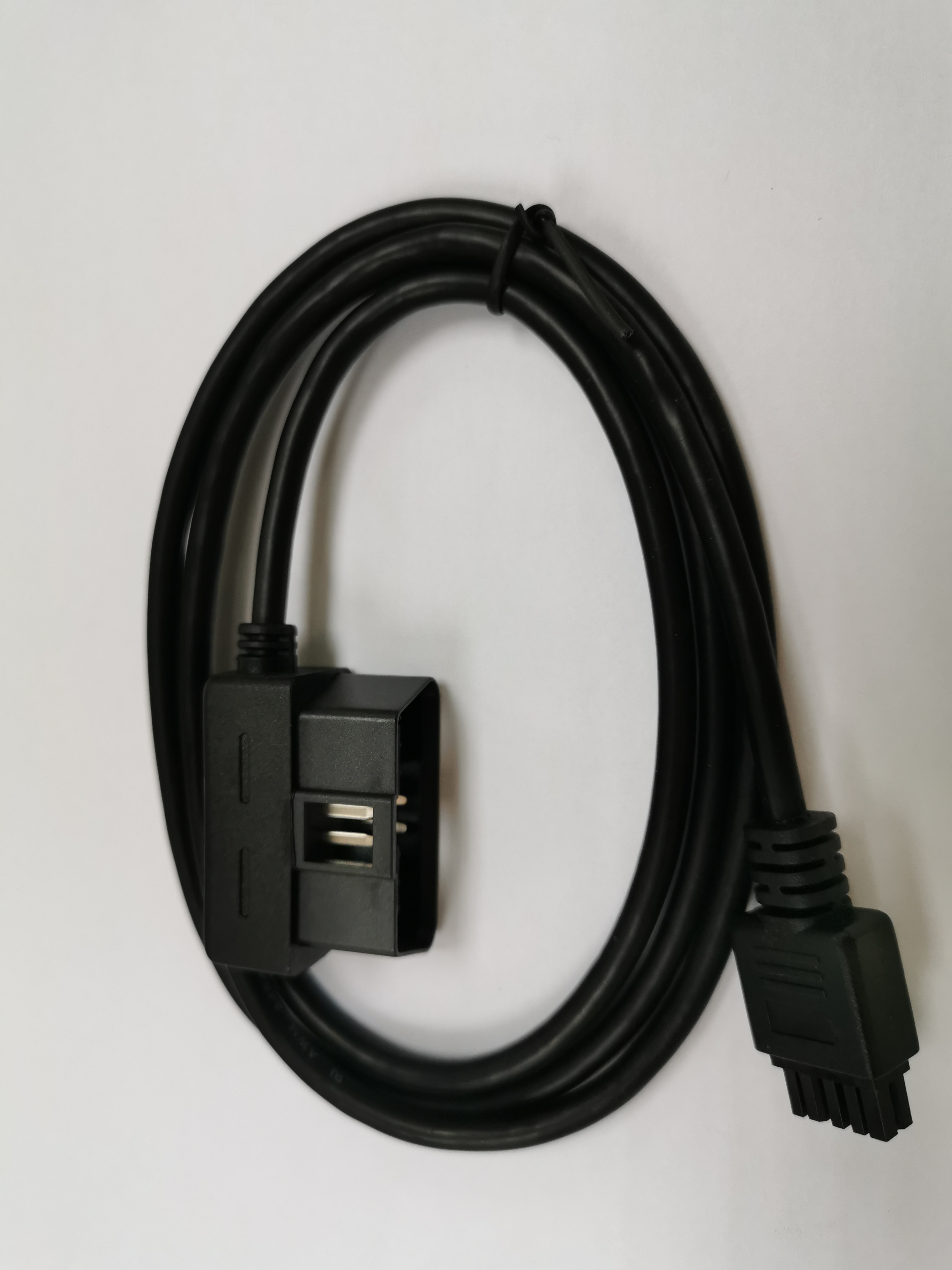

●通过转接线与车辆连接,可以接OBD标准接口及各种CAN总线网关接插件。

● 支持标准OBDII功能、提供车辆私有协议破解、支持新能源车辆协议开发。

● 支持专车专用的反控功能开发,鸣笛、闪灯、开关中控锁等。

● 低功耗模式的睡眠和唤醒机制,能极大的减少车载终端对原车电瓶的影响。

● 驾驶行为监测,实时车速、发动机负荷、终端内置3轴加速度计数据。

● 对车辆故障、汽车蓄电池、剩余油量、车辆安全状态进行实时监控。

● 精准油耗、里程统计,从汽车总线获取油耗、里程信息,精度达99%。

● 车辆故障报警,实时监测发动机各传感器和执行器故障,实时报警。

● 车辆电瓶低电压报警,监测到电瓶电压,通过发送警报给车主。

● 支持外接传感器,油量传感器、温度传感器、RFID、指纹识别、网络摄像头、一键报警。

● 车辆轨迹跟踪,随时随地查询车辆的当前位置信息,历史运行轨迹回放。

● 采用蝶形算法,对GPS的轨迹进行优化处理,GPS轨迹不会飘移、定位精准。

● 盲区数据补报,车机将信息储存,等有信号后,再将数据补传上报。



3.产品功能

CAN诊断功能

车辆数据流

定时上报车辆关键数据流、支持特殊数据的破解定制开发。

读取车辆故障

终端识别车辆故障信息,车辆故障状态发生改变时上报平台。

清除车辆故障

通过平台下发指令清除车辆故障。

点火熄火判断

准确判断车辆点火熄火,熄火后进入休眠,降低功耗。

里程油耗统计

通过读取OBD数据,精准计算统计车辆运行的里程及油耗

行程报告

一个行程结束后,可以上报此次行程的用车信息。

车辆体检

可实现对车辆的专业故障诊断,提供一个整车车况评估。



GPS/BD定位

可以实现GPS/BD双模定位,符合国家鼓励政策。

定位功能

定位数据

经纬度、时间、卫星数、速度、方向、ACC状态、电瓶电压

基站定位功能

包含网络基站LAC和CellID信息、运营商编码。

智能轨迹

终端自动判断轨迹路线,实现轨迹蝴蝶形效果。

按间隔报告

监控平台设置发送终端回传定位信息的方式及频率参数。

网络通讯功能

GSM/GPRS

适合国内移动/联通2G网络及全球2G网络

网络掉线重连

网络掉线能够自动重连。

通信协议

数据信息与平台交互采用TCP协议

参数设置

通过平台直接对终端进行IP地址、端口号、APN设置。

驾驶行为

驾驶行为

包括驾驶循环起点终端时间、驾驶循环总里程、平均车速、最大车速、超速时长、超速次数、怠速时长、急加速、急减速、急转弯信息。

驾驶行为事件

车辆行驶过程中,产生急加速、急减速、急转弯事件,单独上报事件。

提醒报警功能

车辆故障报警

通过OBD诊断,车辆有故障码报警。

点火提醒

车辆点火上报点火报警,包含点火时间、GPS信息。

熄火提醒

车辆熄火上报熄火报警,包含熄火时间、GPS信息。

低电压报警

车辆电压低于可设置的电压阀值,上报低电压报警,包含报警时间、GPS信息。

怠速过长报警

车辆怠速时间超过可设置的时间阀值,上报怠速时间过长报警,包含报警时间、GPS信息。

水温报警

对于支持OBD水温数据的车辆,水温超过可设置的温度阀值,上报水温报警,包含报警时间、GPS信息、当时水温值。

超速报警

车辆行驶速度超过可设置的速度阀值,上报超速报警,包含报警时间、GPS信息。

碰撞报警

车辆行驶过程中,产生加速度大于可设置的阀值,经前后车速过滤,定义为严重碰撞场景,上报碰撞报警,包含碰撞时间、GPS信息、碰撞加速度

设备上电提醒

终端设备插入,上报插入提醒。

设备拔出报警

终端设备拔出,上报拔出报警(有备电选配时)。

外接设备

外接传感器

可接各种数据采集传感器,串口通讯,RS232/TTL可选

远程控制管理功能

远程升级

可通过移动网络对终端软件进行远程升级、通过FTP服务器升级。

远程重启

通过数据通道方式下发指令重启设备。

远程查询

平台通过网络远程查询终端信息、车辆类型、GPRS通讯参数、心跳参数等。

远程设置

平台通过移动网络远程设置终端信息、车辆类型、GPRS通讯参数、心跳参数等。

平台功能

可对接的协议

帝馨18GPS平台CYWOBD空中协议

JT808部标平台,带OBD扩展数据

新能源汽车国标GB/T 32960协议(定制)





4.应用领域

政企车队管理      分时租赁       物流车管理     保险公司        新能源国标

工程机械监控      手机控车       网约车         两客一危        4S试乘试驾



5.技术指标

机械参数

尺寸

85mm(长) x 67mm(宽) x 26mm(高)

重量

110g

接口

CAN接口:2*5PIN 3.0mm 43045接口

SIM卡接口:抽屉式 普通大卡

调试设置口:MICRO USB

射频接口:SMA接头,2

存储

4MB FLASH,最多可存储2万条GPS数据

诊断协议

ISO 9141-2

ISO 14230-4

ISO 15765-4

SAE J1939(定制功能)

专用私有诊断协议(定制功能)

电源

工作电压

9-36VDC  带防反接功能,带自恢复保险丝

平均工作电流:

<150mA

最大工作电流:

<200mA

休眠电流:

<3mA

内置电池

3.7V/140mAH(选配)

三轴加速度传感器

+/-16g,驾驶行为检测,碰撞、侧翻检测

定位方式

GPS/BD双模   支持AGNSS下载星历辅助定位

GNSS

接收通道:32

接收灵敏度:-162dBm

定位精度:5m CEP

冷启动:<60s   半天空状态

热启动:<1s

数据传输方式

GPRS/ SMS

支持移动、联通2G网络,兼容物联网卡

2G频段

工作频段:GSM/GPRS 850/900/1800/1900MHz

指示灯

OBD/GSM/GPS指示

天线

GSM天线

外置,4频小辣椒,SMA接头

GPS天线

外置,1.5m线长,SMA接头

环境参数

工作温度

-20℃ ~ +70℃

存储温度

-40℃ ~ +85℃

湿度

5%~95%(不结霜)

湿热  振动

GBT2423   JTT794   GB/T28046   GB/T28046.2

电磁兼容

符合GB/T17619、GB/T18655、GB/T19951、GB/T21437等要求

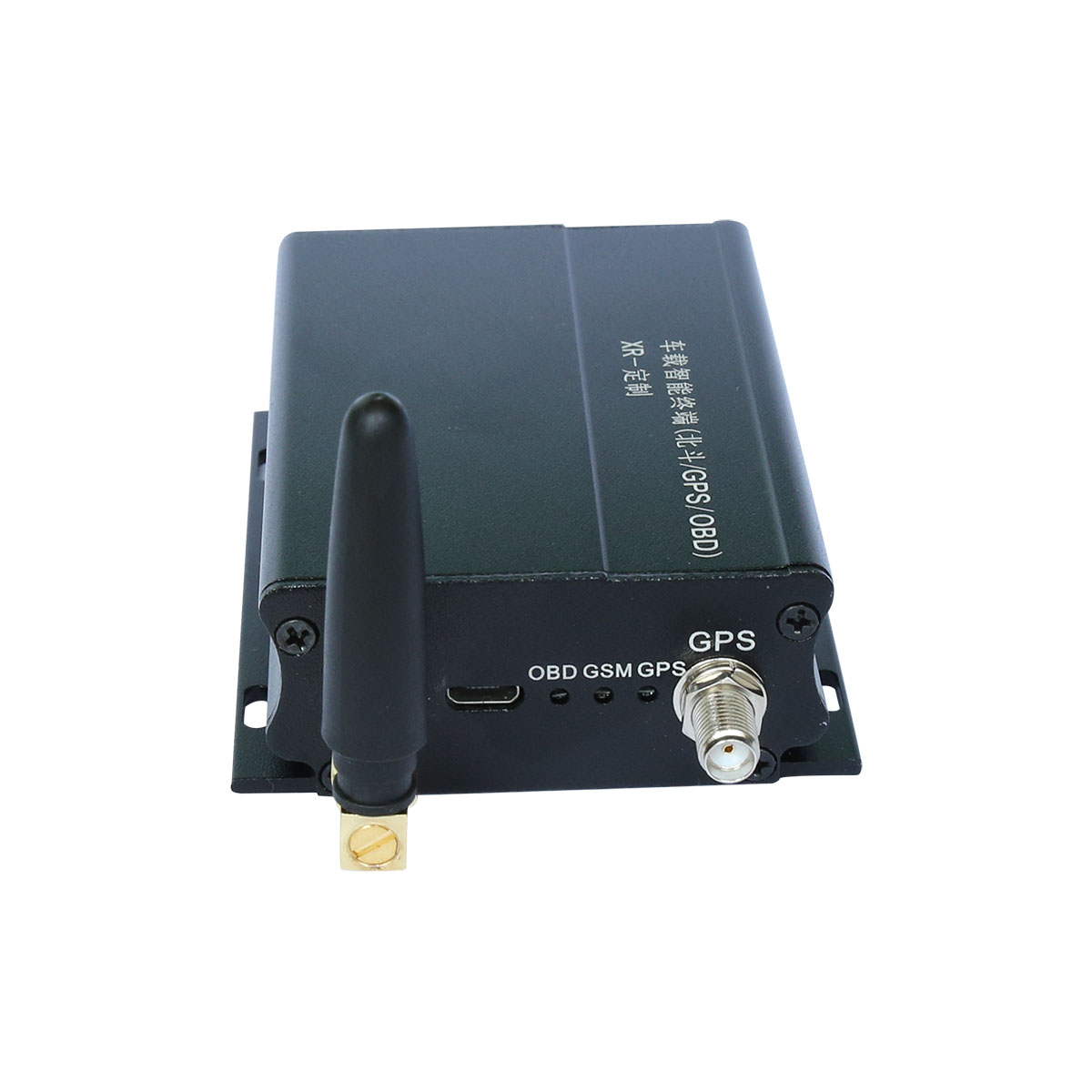

6.指示灯定义

指示灯颜色

闪烁状态

定义

蓝色

OBD指示灯)

闪烁

正在尝试与汽车建立通讯连接

常亮

正在读取车辆运行数据

红色

(网络指示灯)

闪烁

正在尝试与服务器建立通讯连接

常亮

正在传输数据到服务器

绿色

GPS指示灯)

闪烁

正在定位

常亮

已经定位成功



7.短信查询设置指令

AT+HOSTS?

查询IP和端口



AT+HOSTS=8.8.8.8,8888

设置IP和端口



AT+APN?

查询APN



AT+APN=CMNET,user,pass

设置APN,用户名和密码可以省略



AT+VERSION?

查询版本



AT+MAP

查询位置



AT+RESET

复位终端
